Web N4 là nền tảng phần mềm được xây dựng trên Niagara 4 Framework – thế hệ mới nhất do Tridium phát triển. Ra mắt lần đầu vào năm 2015, Web N4 mang đến nhiều cải tiến vượt trội về hiệu năng, bảo mật và trải nghiệm người dùng. Đây hiện là giải pháp được ưu tiên lựa chọn trong các hệ thống quản lý tòa nhà (BMS) hiện đại, không chỉ bởi khả năng tích hợp mạnh mẽ mà còn bởi giao diện trực quan, linh hoạt và khả năng kết nối rộng rãi với các thiết bị và giao thức khác nhau.

Trước khi có Web N4, Tridium từng phát triển nền tảng WebAX dựa trên Niagara AX Framework. WebAX được sử dụng phổ biến trong khoảng thời gian từ năm 2005 đến 2015, và là công cụ chính trong việc quản lý và giám sát các hệ thống kỹ thuật trong tòa nhà. Trong quá trình phát triển, Niagara AX đã trải qua nhiều phiên bản như:

• Niagara AX 3.6 (2011): Bổ sung hỗ trợ Wi-Fi và bộ điều khiển JACE không dùng pin.

• Niagara AX 3.7 (2012): Tăng cường bảo mật, tích hợp hỗ trợ di động và truy cập từ xa.

• Niagara AX 3.8 (2015): Phiên bản cuối cùng, hỗ trợ phần cứng JACE 8000, cải thiện hiệu suất và bảo mật.

Với sự ra đời của Niagara 4, Web N4 đã kế thừa và phát triển toàn diện những ưu điểm từ thế hệ AX, đồng thời mở ra một nền tảng mạnh mẽ và phù

hợp hơn với xu hướng công nghệ hiện nay.

Các Thuật Ngữ Quan Trọng trong Hệ Thống WEBs-N4 của Honeywell

Trong hệ thống quản lý tòa nhà WEBs-N4 của Honeywell, có ba thuật ngữ cơ bản cần hiểu rõ: WEBs-N4, Platform, và Station. Dưới đây là giải thích chi tiết về từng khái niệm:

1. WEBs-N4

WEBs-N4 là một nền tảng phần mềm dựa trên Niagara Framework®, cho phép kết nối và quản lý nhiều bộ điều khiển và thiết bị hiện trường khác nhau. Nền tảng này cung cấp giao diện trực quan, giúp người dùng dễ dàng truy cập, phân tích và xử lý dữ liệu vận hành từ các hệ thống tòa nhà.

2. Platform

Platform trong ngữ cảnh này đề cập đến phần cứng chạy phần mềm Niagara, có thể là bộ điều khiển JACE (ví dụ: WEB-8000) hoặc một máy tính cá nhân. Mỗi Platform được cấu hình với các thông tin quan trọng như:

• Địa chỉ IP: Cấu hình địa chỉ IP cho phép thiết bị giao tiếp trong mạng. Người dùng có thể thay đổi địa chỉ IP hoặc cấu hình các cổng Ethernet thông qua Platform.

• Tài khoản người dùng: Quản lý thông tin đăng nhập và quyền truy cập.

• Thời gian hệ thống: Đồng bộ thời gian cho hệ thống.

• Quản lý Station: Platform chịu trách nhiệm khởi chạy và quản lý các Station đang hoạt động trên nó.

3. Station

Station là ứng dụng phần mềm chạy trên Platform, chứa toàn bộ logic điều khiển, giao tiếp với các thiết bị hiện trường và cung cấp giao diện người dùng. Người dùng thường thực hiện các thao tác cấu hình, giám sát và điều khiển hệ thống thông qua Station. Quy trình làm việc thông thường như sau:

1. Kết nối đến Platform: Truy cập vào phần cứng để cấu hình các thông số cơ bản.

2. Cấu hình và khởi chạy Station: Sau khi Platform được cấu hình, người dùng triển khai và khởi chạy Station trên đó.

3. Tương tác với Station: Thực hiện các thao tác giám sát, điều khiển và cấu hình hệ thống thông qua giao diện của Station.

Mối Quan Hệ Giữa WEBs-N4, Platform và Station

WEBs-N4 cho phép người dùng kết nối và quản lý cả Platform và Station. Platform đóng vai trò là phần cứng nền tảng, trong khi Station là ứng dụng phần mềm chạy trên đó, thực hiện các chức năng điều khiển và giám sát hệ thống tòa nhà. Việc hiểu rõ mối quan hệ này giúp người dùng vận hành hệ thống một cách hiệu quả và linh hoạt.

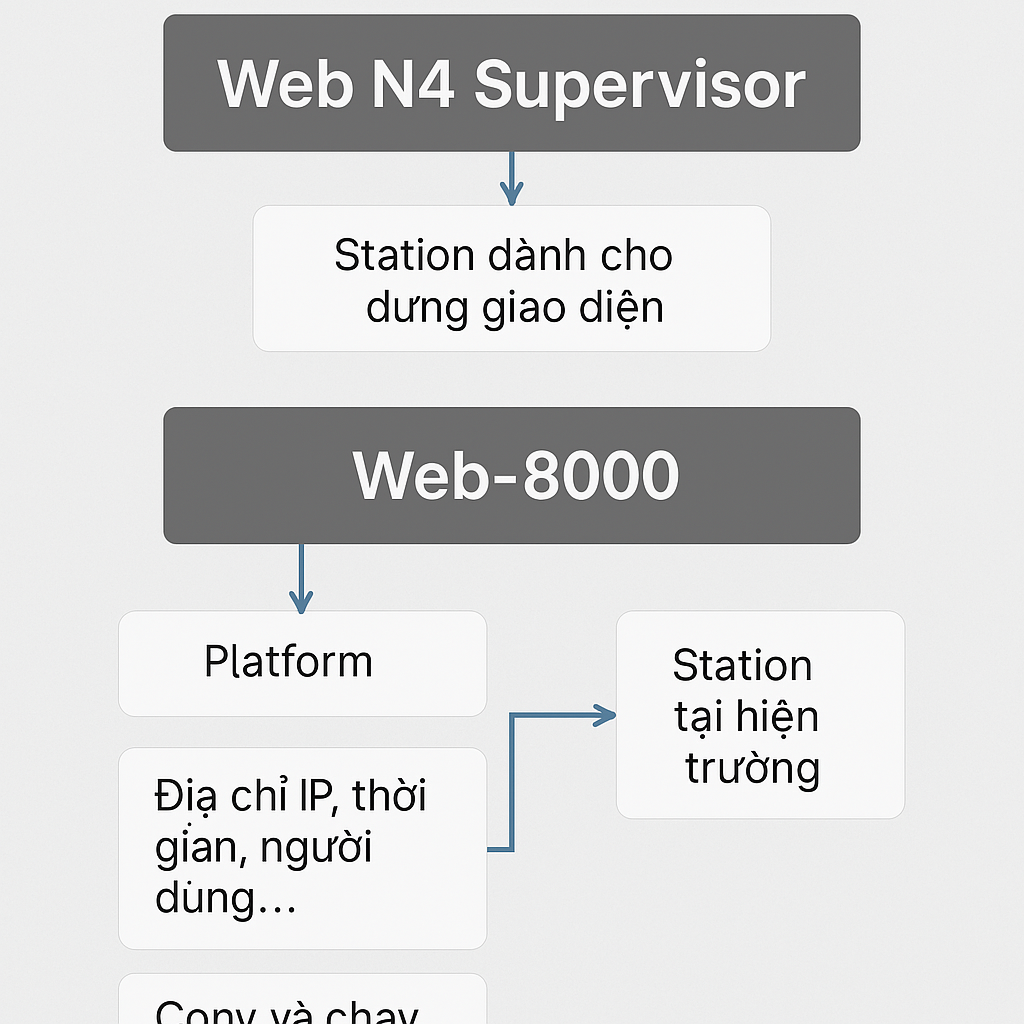

🧠 Mối liên hệ giữa Web-8000 và Web N4 Supervisor

Trong một dự án hệ thống điều khiển tòa nhà sử dụng Niagara Framework, hai thành phần chính là:

• Web-8000: Bộ điều khiển hiện trường (field controller) – dùng để thu thập dữ liệu, điều khiển thiết bị.

• Web N4 Supervisor: Máy chủ trung tâm (supervisory station) – quản lý, tổng hợp dữ liệu, cấu hình giao diện đồ họa UI.

⚙️ Cách hoạt động thực tế:

1. Truy cập Web-8000 thông qua IP:

   • Dùng Niagara Workbench kết nối qua địa chỉ IP của Web-8000.

   • Kết nối tới Platform để cấu hình các thông số phần cứng: IP, thời gian, người dùng, v.v.

   • Từ Platform, bạn copy và chạy Station (là chương trình điều khiển đã được lập trình sẵn).

2. Station của Web-8000:

   • Đây là chương trình điều khiển trực tiếp cho thiết bị hiện trường: cảm biến, van, quạt, v.v.

   • Chứa logic điều khiển, có thể có giao diện web cơ bản.

3. Station của Web N4 (Supervisor):

   • Là nơi chứa đồ họa giao diện người dùng (UI), cảnh báo, báo cáo, lịch biểu,...

   • Thường dùng cho giám sát toàn bộ hệ thống từ trung tâm.

   • Có thể thu thập dữ liệu từ nhiều Web-8000 để hợp nhất giao diện.

🧩 Cấu hình theo quy mô dự án:

📌 Lưu ý: Web-8000 có cấu hình phần cứng giới hạn so với Web N4 chạy trên máy chủ. Do đó, nếu bạn làm UI đồ họa phức tạp hoặc cần xử lý nhiều điểm dữ liệu, nên đẩy phần đó lên Web N4 để tránh quá tải Web-8000.

🎯 Tóm lại:

• Web-8000 chạy Station hiện trường, điều khiển thiết bị trực tiếp.

• Web N4 chạy Station trung tâm, chuyên để cấu hình đồ họa, lịch, cảnh báo, giám sát tổng thể.

• Platform là công cụ để quản lý phần cứng và triển khai các Station.

• Tùy theo quy mô và độ phức tạp, bạn chọn cấu hình phù hợp.
